Fotos do eixo e pião

Estendal. Eixo de transmissão de potência para a hélice. Vemos a engrenagem da 5ª marcha acoplada em seu lugar original. O eixo é aumentado para 223 mm, vemos na foto a bucha de encosto da engrenagem contra o rolamento da caixa do motor. Note o rebaixo, que assenta a engrenagem nos dentes de travamento, mantendo uma folga de 0,5 mm em relação a engrenagem.

Estendal. Vista lateral do eixo de tração, que nada mais é do que o eixo secundário do câmbio, aumentado em seu comprimento.

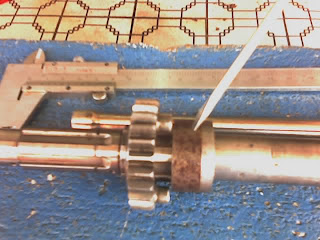

Estendal. Eixo de tração. Ao fundo, um paquimetro para efeito de comparação das dimensões. Note que a bucha não toca na engrenagem. O lado direito da bucha encosta no rolamento da caixa, que é o rolamento do pinhão. Todos os serviços de usinagem by Marcilio Torneiro Mecânico, Rua Tamandaré, Ribeirão Preto, fone 3996-8700.
